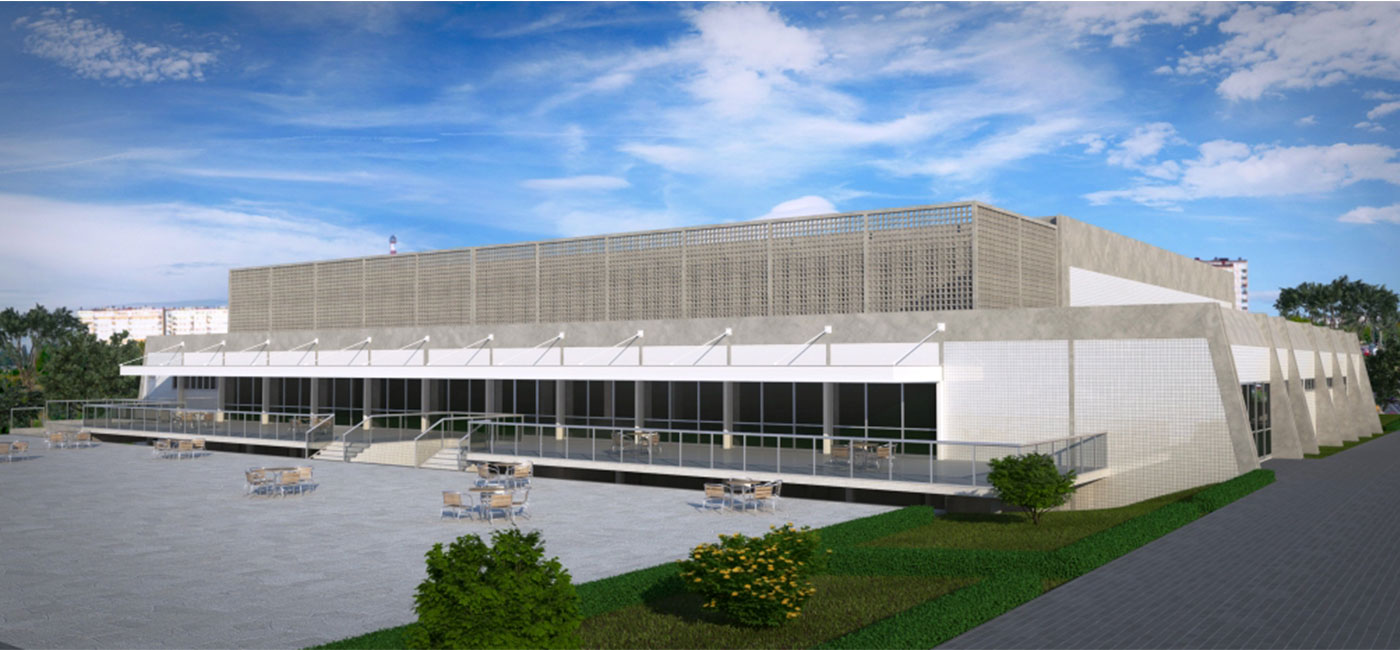

Este ginásio de 3.800m², passou por um retrofit completo em suas instalações. Foram criadas instalações para receber os atletas e público. As áreas de sanitários, treinamento, aulas, restaurante e espaços de lazer são inteiramente novas.

Neste retrofit os conceitos, soluções e inovações de sustentabilidade foram incorporados, ampliando consideravelmente o conforto e bem-estar das pessoas e viabilizando a economia de água e energia. A eficiência energética, redução do consumo de água, iluminação natural, conforto térmico, conforto acústico, ventilação natural, aproveitamento de água de chuva, aquecimento solar para água foram implementadas em todas as instalações.

O antigo ginásio recebeu atualização da cobertura, prevendo-se novos domus com vidros insulados que garantem muita iluminação natural sem o consequente aquecimento. Após o cálculo de conforto térmico foram usados vidros laminados 10mm com fator solar FS ≤ 0,38, valor “U” ≤ 6,0W/m2K e transmissão luminosa ≤ 40%. Estes domus além de iluminação, e, em conjunto com novas aberturas sistematicamente posicionadas, contribuem também para a ventilação natural com o “efeito chaminé”.

Na tabela a seguir, podemos ver o cálculo elaborado para chegarmos às dimensões necessárias das aberturas para ventilação implantadas no projeto, considerando ganhos de calor pelos materiais de construção, insolação, utilização dos ambientes, número de pessoas, etc. Com este cálculo foram implantados estrategicamente nas fachadas leste e oeste, elementos vazados, venezianas, aberturas e portas de correr, tudo com a mesma linguagem arquitetônica, valorizando os ambientes e fachadas.

Com todas estas soluções dispensou-se o uso de ar-condicionado.

O efeito de ilha de calor com esta intervenção de cobertura e a instalação de novas telhas de aço térmicas e brancas foi minimizado.

Também foram usados neste ambiente materiais acústicos que ajudam a reduzir o ruído e reverberação durante o uso. Para a redução do nível de som reverberante, foram utilizados painéis absorvedores de agudos constituídos por 50mm de painel de lã de rocha x 48Kg/m³ sob chapa expandida pré-pintada, fixada nas alvenarias com perfis de alumínio. Ao todo foram 210m² de material instalado em paredes opostas atrás das áreas de traves.

O ginásio renovado ficou mais iluminado e ventilado, portanto, mais econômico energeticamente, e ao mesmo tempo com conforto térmico e acústico que trouxe qualidade aos ambientes.

As novas áreas de convivência e restaurante são abertas para o espaço de jardim e, através de um estudo específico da insolação e simulações digitais, o calor e insolação foram controlados com o uso de brises e pergolados, tornando o espaço bonito e acolhedor.

Para aumentar a eficiência energética, além de todos os itens já mencionados, ainda foram propostos: aquecimento solar para água, luminárias com lâmpada LED, luminárias externas solares, dimerização, sensores de presença e medição setorizada, visando uma redução de até 60% no consumo de energia elétrica.

Para o aquecimento de água de 43 chuveiros e áreas afins foram utilizados 84 coletores solares com uma eficiência energética de 58,4%. Para garantir o máximo de eficiência possível vários estudos e simulações foram elaborados.



A economia de água de 40% também foi garantida através da instalação de metais e louças economizadores, bacias e mictórios com dualflash e água de AAC (Aproveitamento de Água de Chuva). Para o aproveitamento de água de chuva para uso em bacias, mictórios, lavagem de piso e irrigação, foi necessário na reforma da cobertura, a instalação de novas descidas de águas pluviais e o redirecionamento do caimento de calhas. O aproveitamento foi estimado entre 10m³ e 20m³ mensais.

O paisagismo desenvolvido sobre o conceito de xeriscaping, usando vegetação nativa e adaptada, pôde dispensar grande parte do uso de água para a irrigação.

A acessibilidade foi totalmente refeita e o projeto previu ainda a integração com o transporte público da cidade, vagas especiais para veículos elétricos, vagas de carona e a construção de um bicicletário, estimulando o uso alternativo de transporte.
